Bulk material E T F 350 S G 500 Operating instructions Operating instructions Manual
Image may differ in color or layout
Item Number:
WK-0514
In stock and ready for shipping
- Condition:
- New
- Brand:
- Schüttoff
- Dimensions:
- DIN A5
- Pages:
- 96 pages
- Language:
- German
Description
Operating instructions for Schüttoff E 350 Touring model, F 350 Sport model and G 500 Touring model. Manual for service, maintenance and operation including lubrication schedules. Edition 1926.
You will receive a good quality bound book or brochure by postNo PDF, no CD and no loose sheet collection!
Table of Content

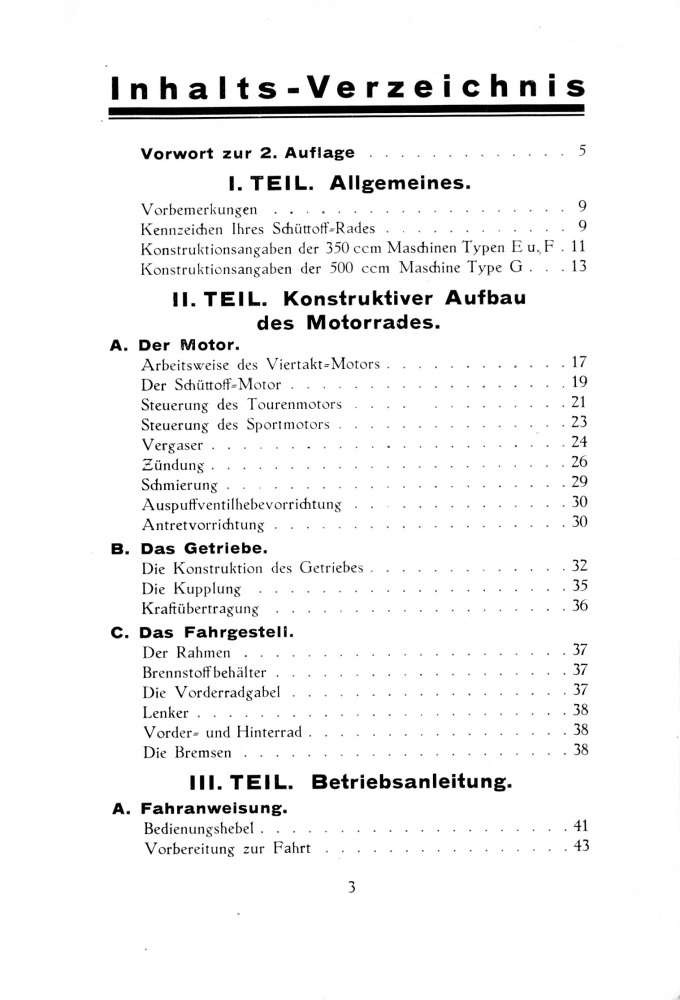

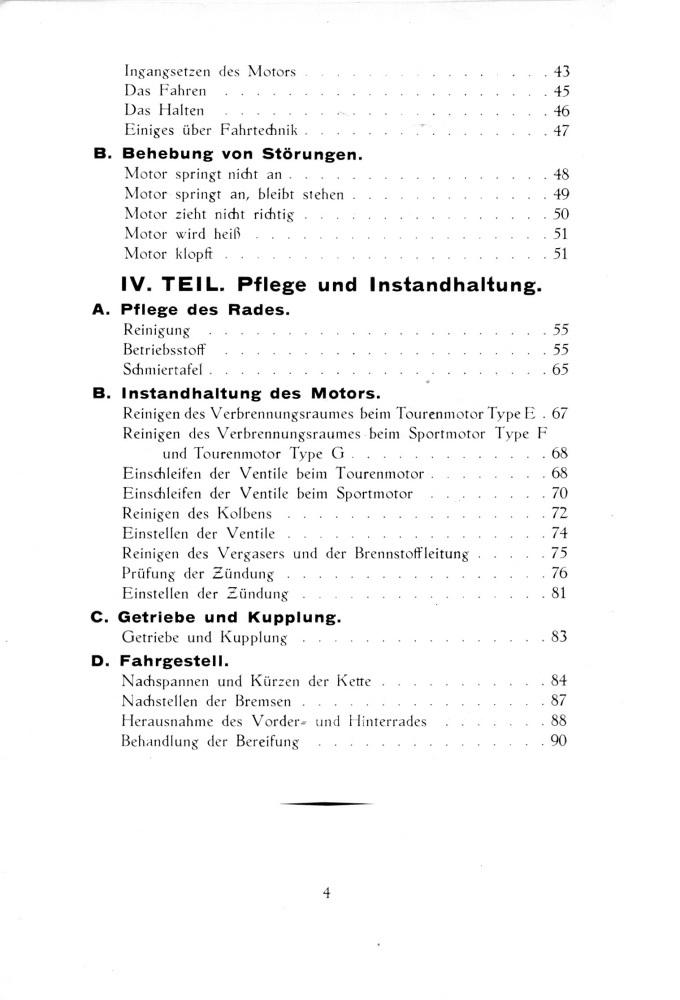

Inhalts - Verzeichnis
Vorwort 2. Auflage
1. Teil. Allgemeines.
Vormerkungen
Kennzeichen Ihres Schüttoff-Rades

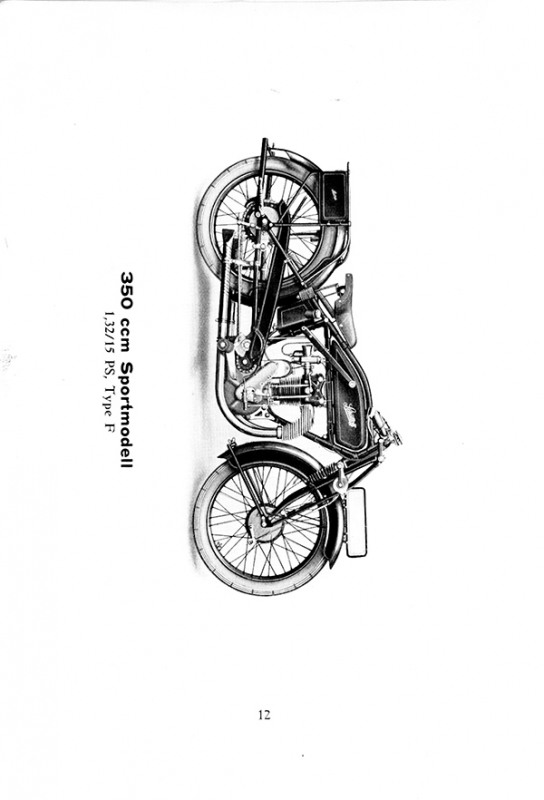

Konstruktionsangaben der 350 ccm Maschinen Typen E u. F
Konstruktionsangaben der 599 ccm Maschine Type G
II. Teil. Konstruktiver Aufbau des Motorrades
A. Der Motor-
Arbeitsweise des Viertakt-Motors
Der Schüttoff-Motor
Steuerung des Tourenmotors
Steuerung des Sportmotors
Vergaser
Zündung
Schmierung
Auspuffventilhebevorrichtung
Antretvorrichtung
B. Das Getriebe.
Die Konstruktion des Getriebes
Die Kupplung
Kraftübertragung
C. Das Fahrgestell-
Der Rahmen
Brennstoffbehälter
Die Vorderradgabel
Lenker
Vorder- und Hinterrad
Die Bremsen
III. Teil. Betriebsanleitung.
A. Fahranweisung.
Bedienungshebel
Vorbereitung zur Fahrt

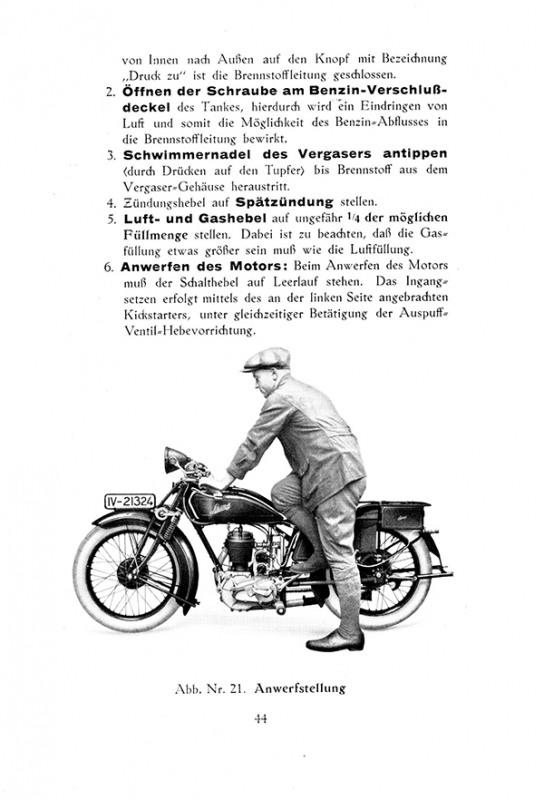

Ingangsetzen des Motors
Das Fahren
Das Halten
Einiges über Fahrtechnik
B. Behebung von Störungen
Motor springt nicht an
Motor springt an, bleibt stehen
Motor zieht nicht richtig
Motor wird heiß
Motor klopft
IV. Teil. Pflege und Instandhaltung.
A. Pflege des Rades
Reinigung
Betriebsstoff
Schmiertafel
B. Instandhaltung des Motoers.
Reinigen des Verbrennungsraumes beim Tourenmotor Type E
Reinigen des Verbrennungsraumes beim Sportmotor Type F und Tourenmotor Type G
Einschleifen der Ventile beim Tourenmotor
Einschleifen der Ventile beim Sportmotor
Reinigen des Kolbens
Einstellen der Ventile
Reinigen des Vergasers und der Brennstoffleitung
Prüfung der Zündung
Einstellen der Zündung
C. Getriebe und Kupplung.
Getriebe und Kupplung
D. Fahrgestell.
Nachspannen und Kürzen der Kette
Nachstellen der Bremsen
Herausnahme des Vorder- und Hinterrades
Behandlung der Bereifung
