Zündapp work on 2-stroke up to 50 cc repair instructions moped moped 25 type 434 247
Image may differ in color or layout
Zündapp work on 2-stroke up to 50 cc repair instructions moped moped 25 type 434 247
Item No: A-0317

Zündapp work on 2-stroke up to 50 cc repair instructions moped moped 25 type 434 247

In stock and ready for shipping
€16
Incl. VAT, excl. Shipping*
Condition:
New
Brand:
Zündapp
Dimensions:
Din A5
Pages:
40 pages
Language:
German
Description
Work on 2-stroke engines up to 50 cc 2-speed manual gearbox for Mofa 25 (434-02 L1), Moped M 50 (434-01 LO) and Mofa 30 (439-01 LO) (mountaineer), engine type 247. February 1967 edition.
You will receive a good quality bound book or brochure by postNo PDF, no CD and no loose sheet collection!

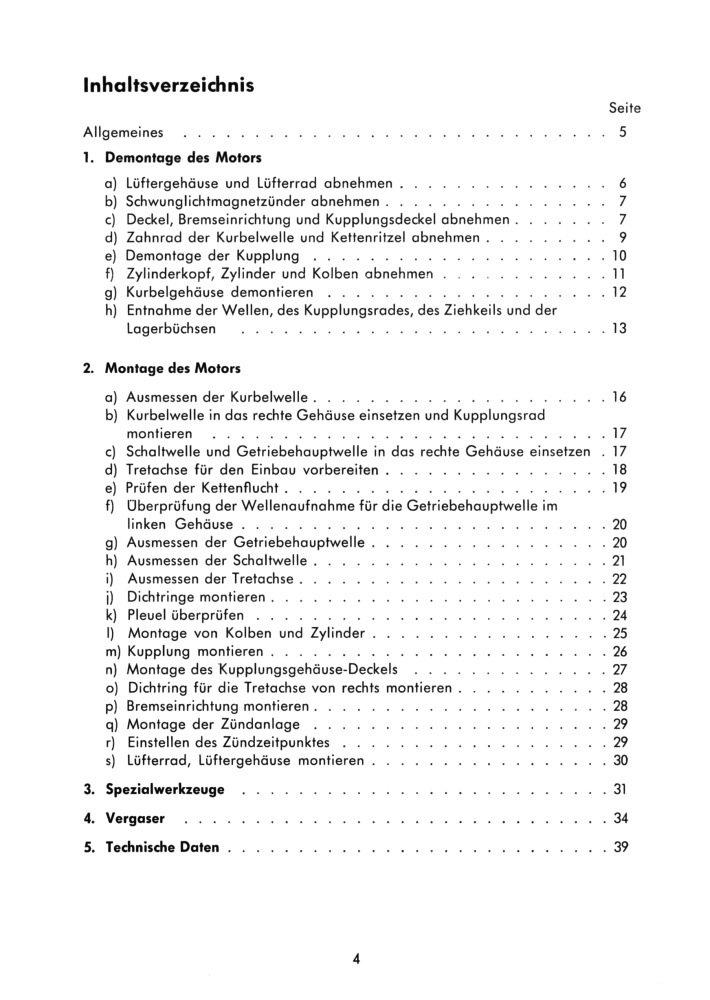

Table of Content
Inhaltsverzeichnis
Allgemeines

1.Demontage des Motors
a) Lüftergehäuse und Lüfterrad abnehmen
b) Schwunglichtmagnetzünder abnehmen
c) Deckel, Bremseinrichtung und Kupplungsdeckel abnehmen
d) Zahnrad der Kurbelwelle und Kettenritzel abnehmen
e) Demontage der Kupplung
f) Zylinderkopf, Zylinder und Kolben abnehmen
g) Kurbelgehäuses demontieren
h) Entnahme der Wellen, des Kupplungsrades, des Ziehkeils und der Lagerbüchsen

2.Montage des Motors
a) Ausmessen der Kurbelwelle
b) Kurbelwelle in das rechte Gehäuse einsetzen und Kupplungsrad montie
c) Schaltwelle und Getriebehauptwelle in das rechte Gehäuse einsetzen
d) Tretachse für den Einbau vorbereiten
e) Prüfen der Kettenflucht
f) Überprüfung der Wellenaufnahme für die Getriebehauptwelle im linken Gehäuse
g) Ausmessen der Getriebehauptwelle
h) Ausmessen der Schaltwelle
i) Ausmessen der Tretachse
j) Dichtringe montieren
k) Pleuel überprüfen
l) Montage von Kolben und Zylinder
m) Kupplung montieren
n) Montage des Kupplungsgehäuse-Deckels o) Dichtring für die Tretachse von rechts montieren
p) Bremseinrichtung montieren
q) Montage der Zündanlage
r) Einstellen des Zündzeitpunktes
s) Lüfterrad, Lüftergehäuse montieren

3. Spezialwerkzeug
4. Vergaser
5. Technische Daten
