Zündapp works on 2-stroke 50 ccm repair instructions KS 50 type 284 517
Image may differ in color or layout
Zündapp works on 2-stroke 50 ccm repair instructions KS 50 type 284 517 Zündapp works on 2-stroke 50 ccm repair instructions KS 50 type 284 517
Item No: A-0312

Zündapp works on 2-stroke 50 ccm repair instructions KS 50 type 284 517

In stock and ready for shipping
€16
Incl. VAT, excl. Shipping*
Condition:
New
Brand:
Zündapp
Dimensions:
Din A5
Pages:
50 pages
Language:
German
Description
Repair instructions for Zündapp 2-stroke engines 50 ccm type 517, 5-speed, 5.3 /6.25 HP, air-cooled and water-cooled. Engine type 284 for KS 50 models. Edition 7/1973.
You will receive a good quality bound book or brochure by postNo PDF, no CD and no loose sheet collection!

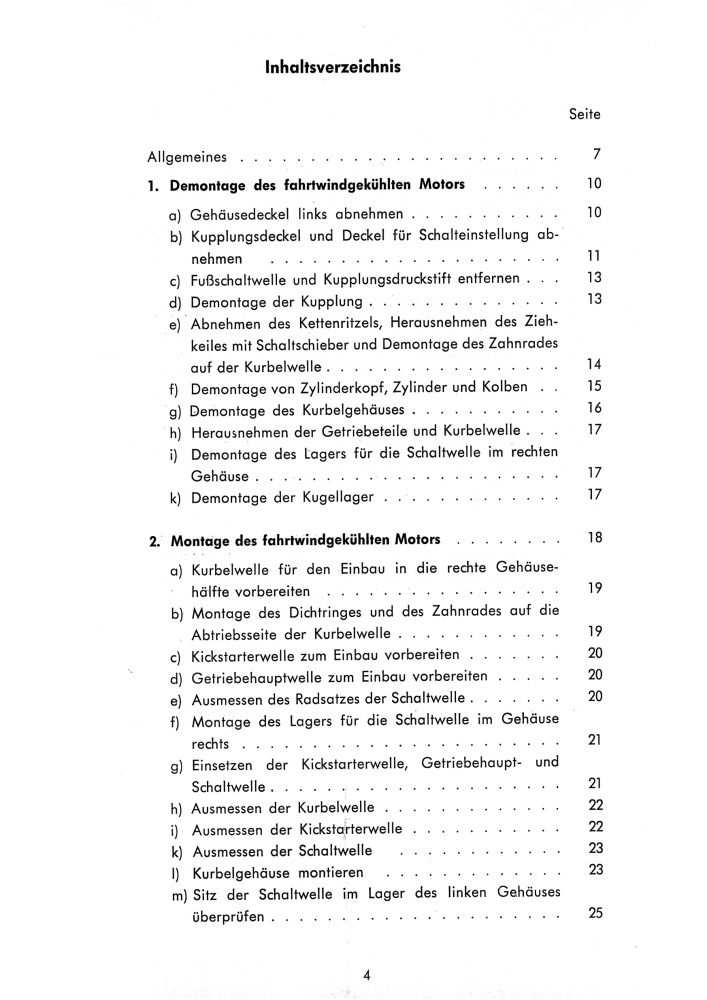

Table of Content
Inhaltsverzeichnis

Allgemeines

1. Demontage des fahrtwindgekühlten Motors
a) Gehäusedeckel links abnehmen
b) Kupplungsdeckel und Deckel für Schalteinstellung abnehme
c) Fußschaltwelle und Kupplungsdruckstift entfernen
d) Demontage der Kupplung
e) Abnehmen des Kettenritzels, Herausnehmen des Ziehkeiles mit Schaltschieber und Demontage des Zahnrades auf der Kurbelwelle
f) Demontage von Zylinderkopf, Zylinder und Kolben
g) Demontage des Kurbelgehäuses
h) Herausnehmen der Getriebeteile und Kurbelwelle
i) Demontage des Lagers für die Schaltwelle im rechten Gehäuse
k) Demontage der Kugellager

2. Montage des fahrtwindgekühlten Motors
a) Kurbelwelle für den Einbau in die rechte Gehäusehälfte vorbereiten
b) Montage des Dichtringes und des Zahnrades auf die Abtriebsseite der Kurbelwelle
c) Kickstarterwelle zum Einbau vorbereiten
d) Getriebehauptwelle zum Einbau vorbereiten
e) Ausmessen des Radsatzes der Schaltwelle
f) Montage des Lagers für die Schaltwelle im Gehäuse rechts
g) Einsetzen der Kickstarterwelle, Getriebehaupt- und Schaltwelle
h) Ausmessen der Kurbelwelle
I) Ausmessen der Kickstarterwelle
k) Ausmessen der Schaltwelle
l) Kurbelwelle montieren
m) Sitz der Schaltwelle im Lager des linken Gehäuses überprüfen
n) Überprüfen des Pleuels
o) Montage des Kolbens und Zylinders
p) Montage von Kettenritzel, Ziehkeil mit Schaltschieber und Kupplungsrad
q) Ausmessen der Getriebehauptwelle
r) Montage der Kupplung
s) Einstellen der Kupplungszunge und Kupplung
t) Demontage und Montage der Fußschaltwelle
u) Montage des Kupplungs-Gehäusedeckels
v) Einstellen der Fußschaltwelle
w) Abdeckung ( Anschlußkappe) montieren
x) Montage der Zündanlage und Einstellen des Zündzeitpunktes
y) Demontage und Montage der Kickstarterfeder und Muffe
z) Montage des Gehäusedeckels links mit Kickstartereinrichtung

3. Wassergekühlter Motor
a) Kühlerausbau bei KS 50 wassergekühlt
b) Montage der Zündanlage
c) Montage des Kühlers
d) Einstellen der Zündung

4. Technische Daten
5. Vergaser 6. Motorstörungen
7. Spezialwerkzeug
8. Elektrische Schaltpläne
